کلید هوشمند 10 پل ترموستاتیک سری تنتون -Master

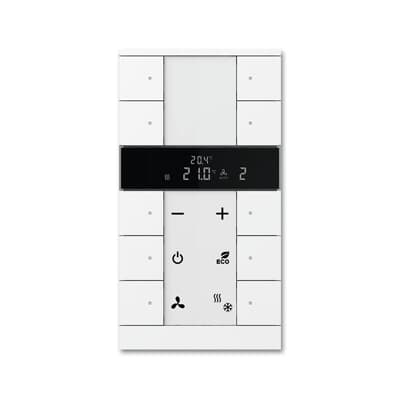

ABB Tenton Multifunction Control Push Button-10 Gang

This fully configurable multifunction control element comes with an integrated KNX bus coupler for seamless connection to the KNX system. It features a labelling field for easy customization and supports an innovative colour concept for different functions:

Yellow for lighting

Blue for blinds

Orange for room temperature control

Magenta for scenes

White for neutral or no function assigned

The device offers push-button functionality for switching, dimming, blind control, sending values, activating scenes, and controlling fan functions. It supports master/slave configuration and base-load operation.

The controller functions as a constant room temperature controller for ventilator convectors (fan coils) in 2-pipe and 4-pipe systems, as well as conventional heating or cooling systems. The fan stage can be operated manually or automatically.

This unit includes 10 push-buttons, an integrated temperature sensor, and can display both actual and set temperatures. Connection to the KNX bus is provided via the included terminal block.

Installation is possible either flush-mounted or surface-mounted. The device is designed for indoor use with an operating temperature of -5 to +45 °C and IP20 protection. It features 10 LEDs for status indication, is made of thermoplastic with a glossy, untreated surface finish, and comes in studio white, similar to RAL 9016.

Number of bus subscribers: 1

کلید هوشمند 10 پل ترموستاتیک -ABB Tenton -Master

این کلید هوشمند  کاملاً قابل تنظیم است و با کوپلر داخلی KNX برای اتصال به سیستم KNX طراحی شده است. دارای فیلد برچسب‌گذاری برای شخصی‌سازی آسان می‌باشد و از یک سیستم رنگی نوآورانه برای عملکردهای مختلف پشتیبانی می‌کند:

• زرد برای روشنایی

• آبی برای پرده و کرکره

• نارنجی برای کنترل دما

• ارغوانی برای سناریوهای مختلف

• سفید برای حالت خنثی یا بدون عملکرد خاص

کلیدها قابلیت عملکردهای مختلف مانند روشن/خاموش، تنظیم نور، کنترل پرده، ارسال مقادیر، تغییر سناریوها و عملکرد فن را دارند. این دستگاه دارای پیکربندی Master/Slave و عملکرد پایه است.

کنترلر دمای اتاق، کنترلر ثابت برای فن‌کویل‌ها در سیستم‌های ۲ لوله و ۴ لوله و سیستم‌های گرمایشی یا سرمایشی معمولی است.  فن می‌تواند به‌صورت دستی یا خودکار تنظیم شود.

این دستگاه برای نصب توکار و روکار مناسب است و دارای ۱۰ چراغ LED می‌باشد. طراحی آن در سری ABB Tenton قرار دارد، از ترموپلاستیک ساخته شده و پوشش براق سفید دارد. محدوده دمایی کاری -۵ تا +۴۵ درجه سانتی‌گراد و درجه حفاظت IP20 است.

مشخصات فنی:

• تعداد کانال: ۱۰ کاناله

• سیستم باس: KNX (TP)

• استاندارد انتقال:(Twisted Pair)

• نوع ترمینال: اتصال باس

• ابعاد و نصب: Flush و Surface Mounted

این کلید هوشمند گزینه‌ای ایده‌آل برای کنترل انعطاف‌پذیر دما و فن‌کویل‌ها در پروژه‌های هوشمندسازی ساختمان است.
