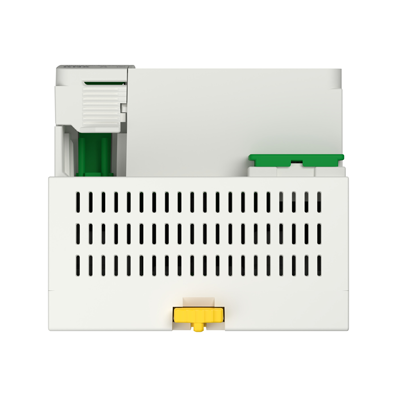

رله دیمر 2 کانال 350 وات سری مستر

دیمر مستر KNX Secure اسپیس‌لاجیک

دیمر مستر SpaceLogic KNX Secure انعطاف‌پذیر و قابل‌اعتماد است و اکنون از KNX Data Secure نیز پشتیبانی می‌کند. این دستگاه امکان کنترل سیستم روشنایی را با استفاده از ماژول‌های توسعه اختیاری فراهم می‌کند.

طراحی ماژولار مستر و سیستم توسعه آن، با ابعاد استاندارد و اتصال از پیش آماده ماژول‌ها، باعث صرفه‌جویی در زمان و کاهش پیچیدگی نصب می‌شود.

این دستگاه امکان کنترل مجزای حداکثر دو خروجی را فراهم می‌کند و برای روشن/خاموش کردن و تنظیم شدت نور (Dimming) انواع منابع روشنایی قابل دیمر، از جمله موارد زیر مناسب است:

لامپ‌های LED قابل دیمر
لامپ‌های رشته‌ای
لامپ‌های هالوژن ولتاژ بالا (HV)
لامپ‌های هالوژن ولتاژ پایین (NV) با ترانسفورماتورهای سیم‌پیچی قابل دیمر
لامپ‌های فلورسنت فشرده (CFL)

تمام خروجی‌ها را می‌توان به‌صورت دستی و از طریق دکمه‌های روی دستگاه کنترل کرد.

برای پیکربندی ارتباط KNX Data Secure می‌توان از طریق نرم‌افزار ETS یا eConfigure اقدام کرد.

با استفاده از ماژول‌های توسعه دیمر SpaceLogic KNX Dimmer Extension (MTN6810-0102) می‌توان تعداد کانال‌های دیمر را افزایش داد. همچنین با اتصال ماژول توسعه SpaceLogic KNX Switching/Shutter Extension، تعداد کانال‌های مستر با کانال‌های اضافی سوئیچینگ/کرکره افزایش پیدا می‌کند.

مشخصات فنی

ولتاژ نامی کاری:
110 تا 240 ولت AC

فرکانس:
50 تا 60 هرتز

این محصول دارای دو ترانسفورماتور الکترونیکی است که هرکدام توان 350 W/VA دارند و با لامپ‌های رشته‌ای 220 تا 240 ولت سازگار هستند.

دستگاه دارای دو حالت عملکرد است:

حالت RC: توان 2 × 200 وات
حالت RL: توان 2 × 60 وات

همچنین با مدارهای 110 تا 127 ولت سازگار است و حداکثر جریان آن 0.5 آمپر است.

برای لامپ‌های رشته‌ای و تجهیزات الکترونیکی HV نیز دو ترانسفورماتور 200 W/VA در نظر گرفته شده است. این دستگاه با لامپ‌های LED در حالت‌های RC و RL کار می‌کند و حداکثر جریان مجاز به‌ترتیب 1.5 آمپر و 0.6 آمپر برای ورودی 110 تا 127 ولت است.

نحوه نصب:
نصب روی ریل DIN

ابعاد:
عرض: 8.4 میلی‌متر
ارتفاع: 12.8 میلی‌متر
عمق: 15.9 میلی‌متر

درجه حفاظت:
IP20

لوازم جانبی:
ماژول اتصال SpaceLogic KNX و کابل‌های از پیش آماده‌شده به‌عنوان تجهیزات جانبی قابل تهیه هستند.
