کنترلر روشنایی و پرده 8 کاناله،16آمپر

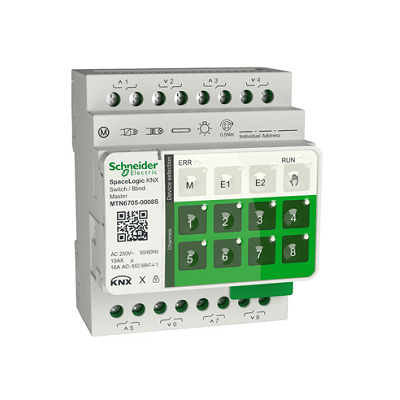

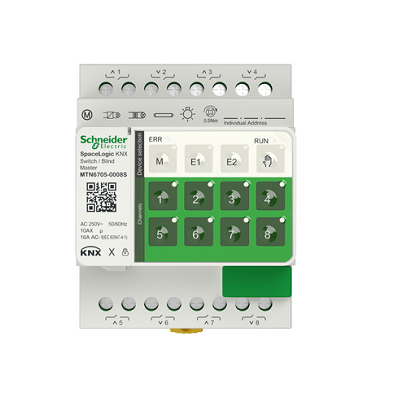

The SpaceLogic KNX switch/blind 8-fold master is a KNX actuator that switches up to 8 appliances (such as lamps) or controls up to 4 blind motors with limit switches. The assignment of functions to the channels is freely selectable and depends on your requirements. If you need more channels for your project, you can connect (MTN6805-0008).

– 8 switching outputs / 4 blind outputs: The function of the blinds or switching channels is freely configurable. All blinds / switching outputs can be controlled manually using buttons. Programming is done in the ETS application.
– The master controls the expansion function, power supply (for C-bus) and communication with the KNX bus.
– A maximum of 2 extensions can be connected to the master (MTN6705-0008), so it is possible to switch up to -24 loads or control

-12 blind drives. Supply voltage via master: KNX bus, approx. 6.5 mA (master), approx. 9 mA (master + 1 extension), approx. 12.5 mA (master + 2 extensions).
– All outputs can be controlled manually using the master keyboard.
– The green LED on the expansion unit indicates that it is ready for operation, the red manual operation LED indicates whether the expansion unit is operated manually. For mounting on DIN rail TH35 according to EN 60715. Connection to the master or other expansion is made either by module connection or cable connection.

سوئیچ/کنترل پرده ۸ کاناله SpaceLogic KNX یک کنترلر KNX است که می‌تواند تا ۸ دستگاه (مانند لامپ) را سوئیچ کرده یا تا ۴ موتور پرده با کلیدهای محدود کننده را کنترل کند. عملکرد هر کانال به دلخواه و مطابق نیازهای شما قابل تنظیم است. اگر برای پروژه خود به تعداد کانال‌های بیشتری نیاز دارید، می‌توانید از توسعه‌دهنده ۸ کاناله SpaceLogic KNX سوئیچ/پرده (MTN6805-0008) استفاده کنید.

مشخصات فنی :

• ۸ خروجی سوئیچینگ / ۴ خروجی پرده: عملکرد کانال‌های پرده یا سوئیچ به دلخواه قابل تنظیم است. همه خروجی‌ها را می‌توان به صورت دستی با دکمه‌ها کنترل کرد. برنامه‌ریزی با نرم‌افزار ETS انجام می‌شود.

• دستگاه اصلی (Master) وظیفه کنترل عملکرد توسعه‌دهنده‌ها، تامین تغذیه (برای C-bus) و ارتباط با باس KNX را دارد.

• حداکثر ۲ توسعه‌دهنده می‌توانند به دستگاه اصلی متصل شوند که در مجموع می‌توان تا ۲۴ بار یا ۱۲ موتور پرده را کنترل کرد. تغذیه از طریق دستگاه اصلی تأمین می‌شود: مصرف جریان KNX حدود ۶.۵ میلی‌آمپر (دستگاه اصلی)، حدود ۹ میلی‌آمپر (دستگاه اصلی + ۱ توسعه‌دهنده)، حدود ۱۲.۵ میلی‌آمپر (دستگاه اصلی + ۲ توسعه‌دهنده).

• همه خروجی‌ها می‌توانند به صورت دستی با استفاده از دکمه‌های دستگاه اصلی کنترل شوند.

• چراغ LED سبز روی توسعه‌دهنده نشان‌دهنده آمادگی به کار دستگاه است و چراغ LED قرمز نشان‌دهنده کنترل دستی آن است.

• برای نصب روی ریل DIN TH35 مطابق با استاندارد EN 60715 طراحی شده است. اتصال به دستگاه اصلی یا توسعه‌دهنده دیگر از طریق اتصال ماژول یا کابل انجام می‌شود.
